Основы объектно-ориентированного программирования




Основные соглашения и терминология


Кроме терминов "наследник" и "родитель" будут полезны следующие термины:

Терминология наследования

Потомок класса C - это любой класс, который наследует C явно или неявно, включая и сам класс C. (Формально, это либо C, либо, по рекурсии, потомок некоторого наследника C).

Собственный потомок класса C - это потомок, отличный от самого C.

Предок C - это такой класс A, для которого C является потомком. Собственный предок C - это такой класс A, для которого C является собственным потомком.

В литературе также встречаются термины "подкласс" и "суперкласс", но мы не будем их использовать из-за неоднозначности.

Имеется также терминология для компонентов класса: компонент либо является наследуемым (перешедшим от некоторого собственного предка), либо непосредственным (введенным в данном классе).

При графическом представлении структур ОО-ПО, в котором классы изображаются эллипсами, связи по отношению наследования показываются в виде одинарных стрелок. Тем самым они отличаются от связей по отношению "быть клиентом", которые представляются двойными стрелками.

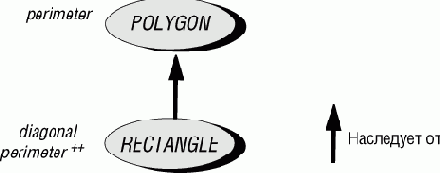

Рис. 14.1.  Связь по наследованию

Переопределяемый компонент отмечается ++ (это соглашение принято в Business Object Notation (B.O.N.)).

Стрелка указывает вверх от наследника к родителю. Это соглашение легко запомнить - оно представляет отношение "наследовать от". В литературе встречается и обратное направление таких стрелок. Хотя обычно выбор графического представления является делом вкуса, в данном случае, одно из них явно лучше другого, поскольку одно наводит на мысль о правильном отношении, а другое может привести к путанице. Стрелка - это не просто произвольная пиктограмма, она указывает на одностороннюю связь между своими двумя концами. В данном случае:

  • Всякий экземпляр наследника можно рассматривать как экземпляр родителя, а обратное неверно.
  • В тексте наследника всегда упоминается его родитель, но не наоборот. Это, на самом деле, является важным свойством ОО-метода, вытекающим из принципа Открыт-Закрыт, согласно которому класс не "знает" списка своих наследников и других собственных потомков.

Хотя у нас нет жесткого правила, определяющего для достаточно сложных систем размещение классов на диаграммах наследования, мы будем, по возможности, помещать класс выше его наследника.
