Математический редактор MathCAD



5.1. Способы символьных вычислений

Символьные вычисления в Mathcad можно осуществлять в двух различных вариантах:

  • с помощью команд меню;
  • с помощью оператора символьного вывода -», ключевых слов символьного процессора и обычных формул (в справочной системе Mathcad этот способ называется символьными вычислениями в реальном времени — live

    symbolic evaluation).

Первый способ более удобен, когда требуется быстро получить какой-либо аналитический результат для однократного использования, не сохраняя сам ход вычислений. Второй способ более нагляден, т. к. позволяет записывать выражения в традиционной математической форме и сохранять символьные вычисления в документах Mathcad. Кроме того, аналитические преобразования, проводимые через меню, касаются только одного, выделенного в данный момент, выражения. Соответственно, на них не влияют формулы, находящиеся в документе Mathcad выше этого выделенного выражения (например, операторы присваивания значений каким-либо переменным). Оператор символьного вывода, напротив, учитывает все предыдущее содержимое документа и выдает результат с его учетом.

В символьных вычислениях допускается использование большинства встроенных функций Mathcad.

Для символьных вычислений при помощи команд предназначено главное меню Symbolics (Символика), объединяющее математические операции, которые Mathcad умеет выполнять аналитически (рис. 5.1). Для реализации второго способа применяются все средства Mathcad, пригодные для численных вычислений (например, панели Calculator, Evaluation и т. д.), и специальная математическая панель инструментов, которую можно вызвать на экран нажатием кнопки Symbolic Keyword Toolbar (Панель символики) на панели Math. На панели Symbolic (Символические) находятся кнопки, соответствующие специфическим командам символьных преобразований (рис 5.2) Например, таким, как разложение выражения на множители, расчет преобразования Лапласа и другим операциям, которые в Mathcad нельзя проводить численно и для которых, соответственно, не предусмотрены встроенные функции.

Рис. 5.1. Меню Symbolics

Рис. 5.2. Панель Symbolic

Рассмотрим оба типа символьных вычислений на простом примере разложения на сомножители выражения sin (2х)

Первый способ (с помощью меню).

  • Введите выражение sin (2х).
  • Выделите его целиком (см. рис. 5.1).
  • Выберите в главном меню пункты Symbolics / Expand (Символика / Разложить).

После этого результат разложения выражения появится чуть ниже в виде еще одной строки (рис. 5.3).

Рис. 5.3. Результат применения команды меню Symbolics / Expand

Символьные операции с помощью меню возможны лишь над каким-либо объектом (выражением, его частью или отдельной переменной) Для того чтобы правильно осуществить желаемое аналитическое преобразование, предварительно необходимо выделить тот объект, к которому оно будет относиться В данном случае преобразование было применено ко всему выражению sin (2х) Если же выделить часть формулы, как показано на рис 5.4, то соответствующее преобразование будет отнесено к выделенной части (нижняя строка на этом рисунке).

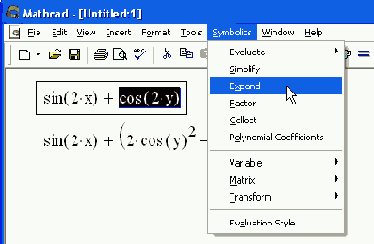

Рис. 5.4. Символьное разложение части выражения и его результат

Второй способ символьных преобразований (с помощью оператора ->).

  • Введите выражение sin (2-х).
  • Нажмите кнопку Expand (Разложить) на панели Symbolic.

Рис. 5.5. Символьное разложение выражения

  • Введите в местозаполнитель после появившегося ключевого слова expand (рис. 5.5, сверху) имя переменной х либо нажмите клавишу <Del>, чтобы просто удалить местозаполнитель.
  • Введите оператор символьного вывода ->.
  • Нажмите клавишу <Enter> либо просто щелкните мышью за пределами выражения.

Оператор символьного вывода, как Вы помните, можно ввести в редакторе Mathcad несколькими способами: нажатием кнопки -> на любой из панелей Evaluation (Выражения) или Symbolic (Символика) либо сочетанием клавиш <Ctrl>+<>. Результат символьного разложения выражения показан на рис 5.5, внизу.

Если символьные вычисления осуществляются вторым способом, символьный процессор учитывает все формулы, предварительно введенные в документе (рис. 5.6, внизу). Но если те же преобразования выполняются при помощи меню, символьный процессор "не видит" ничего, кроме одной формулы, и воспринимает все ее переменные аналитически, даже если им предварительно были присвоены какие-то значения (рис. 5.6, сверху). По этой причине, например, символьным преобразованиям через меню недоступны предварительные определения функций пользователя.

Если Вы можете выбрать способ символьных вычислений, рекомендуем второй путь — с помощью оператора ->, поскольку при этом в документе сохраняются действия пользователя. Наличие специального меню символьных вычислений — своего рода дань прежним версиям Mathcad. В них аналитические преобразования были встроены не так гармонично и были доступны, главным образом, через меню.

Не всякое выражение поддается аналитическим преобразованиям. Если это так (либо в силу того, что задача вовсе не имеет аналитического решения, либо она оказывается слишком сложной для символьного процессора Mathcad), то в качестве результата выводится само выражение (листинг 5.1. внизу).

Листинг 5.1. Символьные преобразования

Рис. 5.6. Различие в символьных вычислениях при помощи меню (сверху) и оператора -> (снизу)

Далее в этой главе, рассматривая символьные вычисления с помощью меню, будем иллюстрировать результаты рисунками, а символьные вычисления с применением оператора -> приводить в виде листингов.
