Математические задачи в пакете MathCAD 12



Глава 1.4.7. Трехмерные графики



Коллекция трехмерных графиков — настоящее чудо, которое Mathcad дарит пользователю. За считанные секунды вы можете создать великолепную презентацию результатов своих расчетов. Рамки данной книги не позволяют описать технику их создания и форматирования подробно, поэтому мы ограничимся лишь вводными замечаниями и простыми примерами, которые помогут ориентироваться в дальнейшем материале. Для этого рассмотрим на простом примере функции z(x,y) и матрицы z (они заданы в листингах 1.22 и 1.23 соответственно) технику построения трехмерных графиков различных типов

Чтобы создать трехмерный график, требуется нажать кнопку с изображением любого из типов трехмерных графиков на панели инструментов Graph (График). В результате появится пустая область графика с тремя осями (рис. 1.34) и единственным местозаполнителем в нижнем левом углу. В этот местозаполнитель следует ввести либо имя z функции z(x,y) двух переменных для быстрого построения трехмерного графика (рис. 1.35), либо имя матричной переменной z, которая задаст распределение данных zx,Y на плоскости XY (рис. 1.36). Еще раз отметим, что для получения графиков (и этих, и последующих) не требуется никакого текста, кроме соответствующего листинга и введения имени соответствующей функции или матрицы в местозаполнитель.

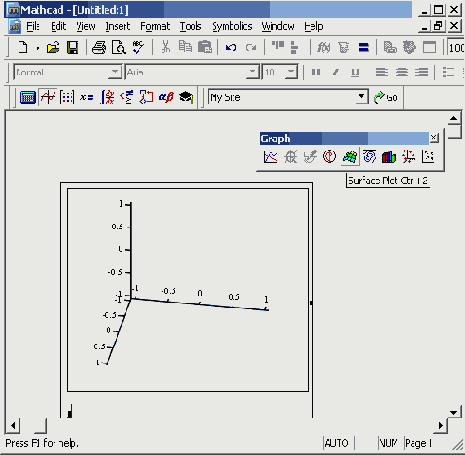

Рис. 1.34. Создание трехмерного графика



Листинг 1.22. Функция для быстрого построения трехмерных графиков


Листинг 1.23. Матрица для отображения на трехмерных графиках



Помимо трехмерных графиков поверхности, нажатие соответствующих кнопок на панели Graph (График) приводит к созданию графика линий уровня (рис. 1.37), трехмерной гистограммы (рис. 1.38), трехмерного распределения точек (рис. 1.39) или векторного поля (рис. 1.40). Все эти графики представляют данные, составленные листингами 1.22 и 1.23.



Рис. 1.35. Быстрое построение графика поверхности функции (продолжение листинга 1.22)



Рис. 1.36. График поверхности, заданный матрицей (продолжение листинга 1.23)


Форматирование трехмерных графиков выполняется с помощью диалогового окна 3-D Plot Format (Форматирование 3-D графика), которое вызывается двойным щелчком мыши.



Рис. 1.37. Быстрое построение графика линий уровня (продолжение листинга 1.22)



Рис. 1.38. Быстрое построение трехмерной гистограммы (продолжение листинга 1.22)



Рис. 1.39. Быстрое построение графика трехмерного распределения точек (продолжение листинга 1.22)



Рис. 1.40. Два графика векторных полей, заданных матрицами (продолжение листинга 1.23)
