Глава 10.2.3. Краевые задачи с условием во внутренней точке

Иногда дифференциальные уравнения определяются с граничными условиями не только на концах интервала, но и с дополнительным условием в некоторой промежуточной точке расчетного интервала. Чаще всего такие задачи содержат данные о негладких в некоторой внутренней точке интервала решениях. Для них имеется встроенная функция bvaifit, также реализующая алгоритм стрельбы.

bvaifit(z1,z2,x0,x1,xf,D,load1,load2,score) — поиск вектора недостающих граничных условий для краевой задачи с дополнительным условием в промежуточной точке для системы N ОДУ.

z1 — вектор, присваивающий недостающим начальным условиям на левой границе интервала начальные значения.

z2 — вектор того же размера, присваивающий недостающим начальным условиям на правой границе интервала начальные значения.

х0 — левая граница расчетного интервала.

x1 — правая граница расчетного интервала.

xf — точка внутри интервала.

Dо(х,у) — векторная функция, описывающая систему N ОДУ размера Nx1 и двух аргументов — скалярного х и векторного у. При этом у — это неизвестная векторная функция аргумента х того же размера Nx1.

load1(x0,z) — векторная функция размера Nx1 левых граничных условий, причем недостающие начальные условия поименовываются соответствующими компонентами векторного аргумента z.

load2(x1,z) — векторная функция размера Nx1 левых граничных условий, причем недостающие начальные условия поименовываются соответствующими компонентами векторного аргумента z.

score (xf, у) — векторная функция размера Nx1, выражающая внутреннее условие для векторной функции у в точке xf.

Обычно функция bvaifit применяется для задач, в которых производная решения имеет разрыв во внутренней точке xf. Некоторые из таких задач не удается решить обычным методом пристрелки, поэтому приходится вести пристрелку сразу из обеих граничных точек. В этом случае дополнительное внутреннее условие в точке xf является просто условием сшивки в ней левого и правого решений. Поэтому для данной постановки задачи оно записывается В форме score (xf, у) :=у.

Рассмотрим действие функции bvaifit на знакомом примере модели взаимодействия пучков света (см. рис. 10.1), предположив, что в промежутке между xf=0.5 и x1=1.0 находится другая, оптически более плотная среда с другим коэффициентом ослабления излучения а(х)=3. Соответствующая краевая задача решена в листинге 10.3, причем разрывный показатель ослабления определяется в его второй строке.

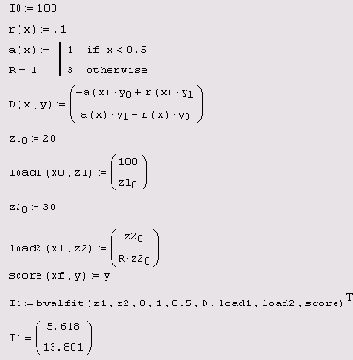

Листинг 10.3. Краевая задача с граничным условием в промежуточной точке

Система уравнений и левое краевое условие вводится так же, как и в предыдущем листинге для функции sbval. Обратите внимание, что таким же образом записано и правое краевое условие. Для того чтобы ввести условие отражения на правой границе, пришлось определить еще один неизвестный пристрелочный параметр z20. Строка листинга, в которой определена функция score, задает условие стрельбы — сшивку двух решений в точке xf. В самой последней строке листинга выдан ответ — определенные численным методом значения обоих пристрелочных параметров, которые объединены в вектор а (мы применили в предпоследней строке операцию транспонирования, чтобы результат получился в форме вектора, а не матрицы-строки). Для корректного построения графика решения лучше составить его из двух частей — решения задачи Коши на интервале (x0,xf) и другой задачи Коши для интервала (xf,x1). Реализация этого способа приведена в листинге 10.4, который является продолжением листинга 10.3. В последней строке листинга 10.4 выведено значение второй искомой функции на правой границе интервала. Всегда полезно проконтролировать, что оно совпадает с соответствующим пристрелочным параметром (выведенным в последней строке листинга 10.3).

Листинг 10.4. Решение краевой задачи (продолжение листинга 10.3)

Решение краевой задачи приведено на рис. 10.5. С физической точки зрения естественно, что интенсивность света уменьшается быстрее по мере распространения в более плотной среде в правой половине расчетного интервала. В средней точке xf=0.5, как и ожидалось, производные обоих решений имеют разрыв.

ПРИМЕЧАНИЕ

Еще один пример решения краевых задач с разрывными коэффициентами ОДУ приведен в справочной системе Mathcad.

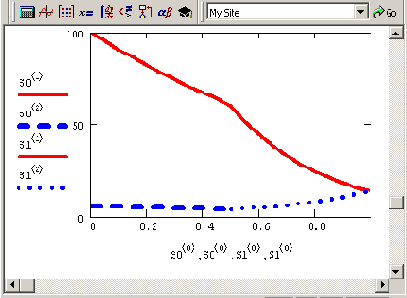

Рис. 10.5. Решение краевой задачи с разрывом в xf=0.5 (продолжение листингов 10.3—10.4)

Ради справедливости необходимо заметить, что разобранную краевую задачу легко решить и с помощью функции sbval, заменив в листинге 10.2 зависимость а (х) на третью строку листинга 10.3. В этом случае листинг 10.2 даст в точности тот же ответ, что показан на рис. 10.5. Однако в определенных случаях (в том числе из соображений быстроты расчетов) удобнее использовать функцию bvaifit, т. е. вести пристрелку с обеих границ интервала.

СОВЕТ

Если вы имеете дело с подобными уравнениями, попробуйте сначала решить их как обычную краевую задачу с помощью более надежной и легкой в применении функции sbval.
